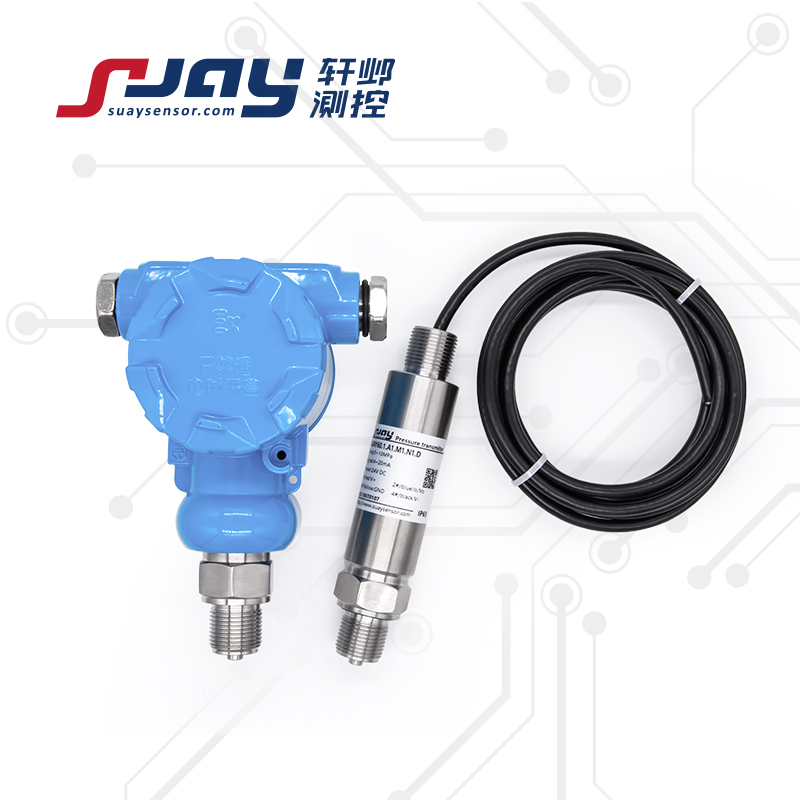

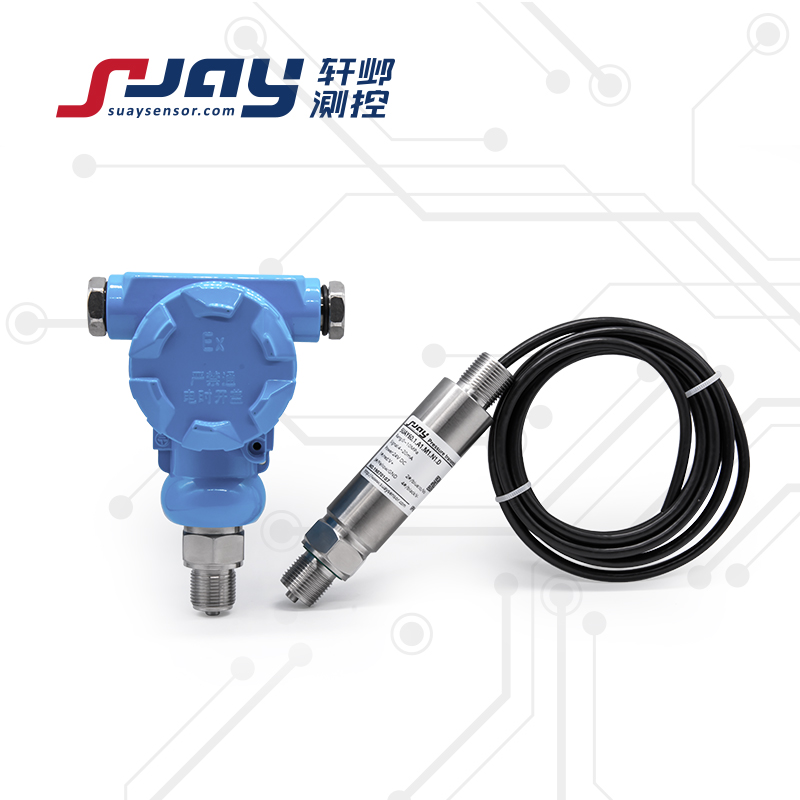

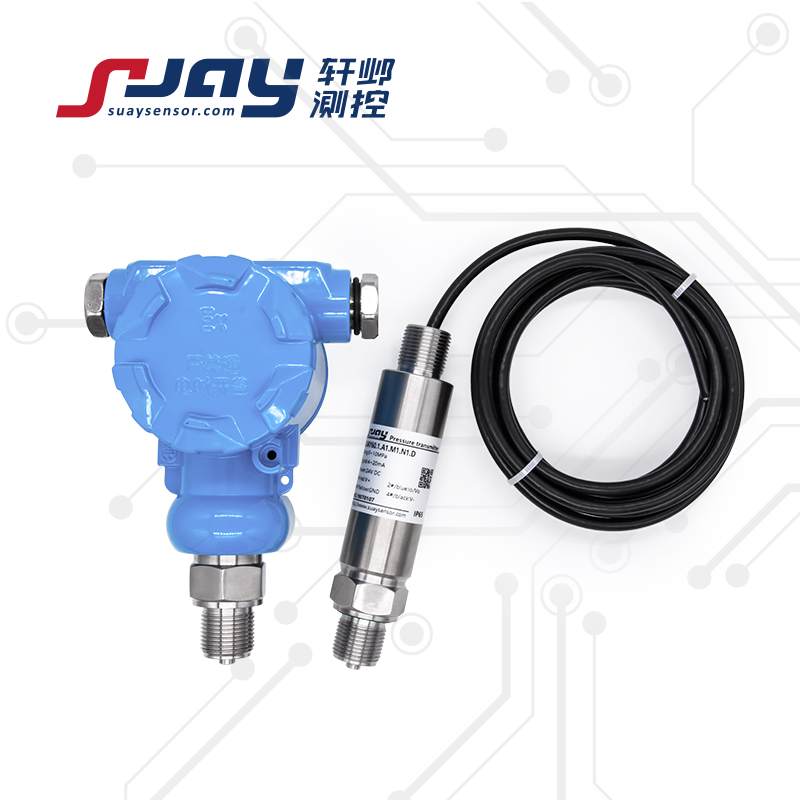

SUAY60榔頭型壓力傳感器選用進口高性能固態壓力傳感器，使用全不銹鋼或鑄造一體式外形，精密的焊接、裝配工藝，經過嚴格的測試、老化過程，充分保證了產品質量的精度和堅固性、穩定性、耐用性。該系列產品可測量負壓、絕壓及表壓類壓力，量程覆蓋-100KPa至200MPa的壓力區間，可供用戶根據工況按需選擇。內置具有短路保護、反極性保護和瞬間過電流保護的信號處理電路，極大提高了本身的安全性，可輸出多種標準電壓電流及數字信號。該款產品分為本安型和隔爆型，是專為高爆炸危險測壓環境所設計的壓力變送器，可選裝防爆軟管接口螺紋（M20*1.5或G1/2），廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點：
l 壓力形式可選（絕壓、負壓、表壓、差壓）
l 防爆設計，一體式不銹鋼/鑄造外殼，堅固可靠
l 帶多重保護的內置信號處理電路，更安全
l 強大的現場浪涌、噪聲抑制能力
產品性能指標：
|
測量范圍
|
-100KPa-0-10KPa...1MPa...200MPa
|
|
測量介質
|
與316不銹鋼兼容的氣體或液體
|
|
靜態精度①
|
±0.1%FS ±0.25%FS ±0.5%FS
|
|
信號輸出/供電
|
4-20mA 0-5V 1-5V 0-10V
|
12-36VDC（典型24VDC）
|
|
0.5-4.5V
|
5VDC/12-36VDC（典型24VDC）
|
|
數字信號輸出RS485
|
5VDC/5-16VDC/24VDC
|
|
安全防爆
|
Ex iaⅡ CT5（本安） Ex iaⅡ CT6（隔爆）
|
|
工作溫度
|
-20～80℃
|
|
補償溫度
|
-10～60℃
|
|
貯存溫度
|
-40～100℃
|
|
長期穩定性
|
典型：±0.1%FS/年 最大：±0.2%FS/年
|
|
零點溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
靈敏度溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
過載能力
|
2倍滿量程壓力（80MPa以上1.1倍滿量程壓力）
|
|
有效測量壽命
|
﹥106壓力循環（P:10-90%FS）
|
|
抗振動性
|
20g，（IEC 60068-2-6）
|
|
抗沖擊性
|
20g，11mS
|
|
響應時間
|
≤1ms
|
|
分辨率
|
大于10-5（通常受限采集顯示設備，理論無限?。?/p>
|
|
負載電阻
|
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
|
|
絕緣電阻
|
200M?，100VDC
|
|
壓力接口
|
M20*1.5， G1/4（典型）； G1/2，NPT1/4（可選）
|
|
電氣連接
|
接插件（本安）或直出電纜2m
|
|
接口及殼體材料
|
304/316L不銹鋼
|
|
外殼防護
|
IP65（插頭型） IP67（電纜型）
|
|
密封圈
|
氟橡膠
|
|
傳感器膜片
|
不銹鋼316L
|
|
產品重量
|
約600克
|
注：①包含非線性、遲滯和重復性
選型參數對照表：
|
型號
|
量程
|
精度
|
輸出
|
安裝螺紋
|
電氣連接
|
特定參數
|
|
SUAY60
|
-100KPa~0
...10KPa
...200MPa
量程可選
|
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
|
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制
|
M1:M20*1.5
M2:G1/4
M0:定制
可選：
M3:G1/2 M4:NPT1/4
|
N1:直出2米
N2:赫斯曼插頭
N3:航空插頭
|
L:顯示
P:平膜型
E:本案防爆
Q:隔離防爆
|
|
SUAY60.2.A1.M1.N1.Q
|
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3.選型附加功能代號"D” 隔離防爆型Ex iaIICT6，電氣連接處電纜最好加裝防爆軟管。
4. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
